動態電壓恢復器（DVR）主要用于補償電壓暫降、驟升和中斷等電能質量問題，保障敏感負載的正常運行，其工作原理如下：
1. 檢測環節
o 電壓傳感器實時監測配電系統的輸入電壓。這些傳感器精確測量線路上的電壓幅值、相位等參數，并將這些模擬信號轉換為數字信號，傳送給控制系統。
o 控制系統對采集到的電壓數據進行快速分析處理。通過與預先設定的正常電壓幅值、頻率等標準值進行對比，判斷當前電壓是否存在異常。例如，當檢測到電壓幅值在短時間內下降到額定電壓的90%以下，持續時間在10ms到1min之間，控制系統判定發生了電壓暫降故障。
2. 儲能環節
o 動態電壓恢復器通常配備儲能裝置，常見的有電池儲能系統（如鋰電池、鉛酸電池等）、超級電容器或超導儲能系統等。
o 當檢測到電壓正常時，儲能裝置處于充電狀態。充電電路根據儲能裝置的特性，采用合適的充電策略，如恒流充電、恒壓充電等，將電能存儲起來。
o 一旦檢測到電壓異常，儲能裝置立即進入放電準備狀態，隨時為后續的電壓補償提供能量。
3. 補償環節
o 當控制系統判定電壓存在異常時，觸發補償操作。根據檢測到的電壓偏差情況，計算出需要補償?shù)碾妷悍岛拖辔弧?/span>
o 由電力電子變換器（如三相全橋逆變器等）將儲能裝置釋放的直流電能轉換為與電網電壓同頻率、同相位的交流電能。通過精確控制電力電子器件的導通和關斷時間，實現對補償電壓幅值和相位的精準調節。
o 將補償后的電壓注入到配電系統中，與異常的電網電壓疊加，使負載端的電壓恢復到正常水平。例如，當電網電壓暫降30%時，電力電子變換器輸出30%額定電壓的補償量，與暫降后的電壓疊加，從而保障負載端獲得正常的額定電壓。

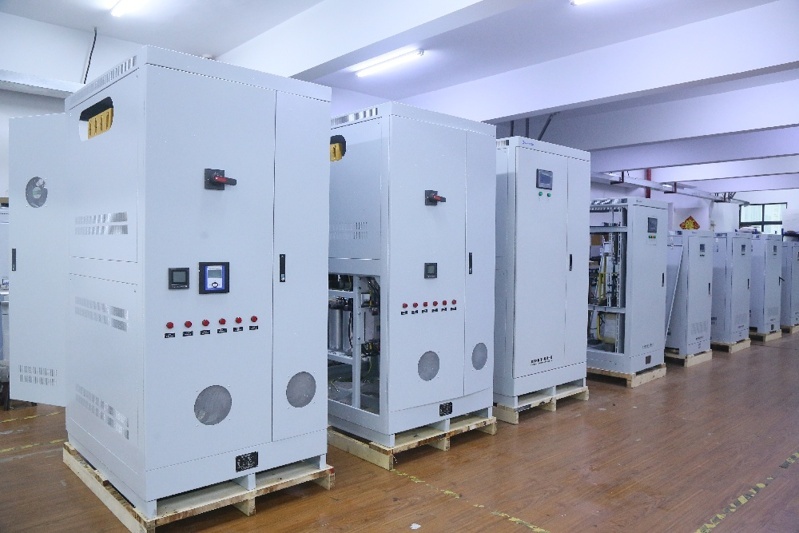

江蘇創穩電氣有限公司在動態電壓恢復器技術研發和產品制造方面，深入研究上述工作原理。通過不斷優化檢測算法，提高檢測精度和響應速度；采用先進的儲能技術和電力電子變換技術，提升產品的補償性能和可靠性，為用戶提供高效、穩定的電能質量解決方案。
